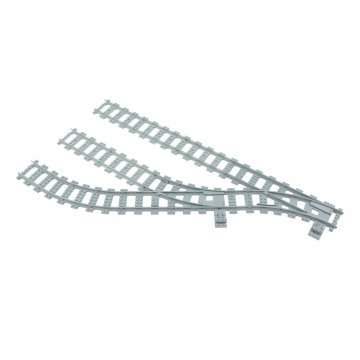

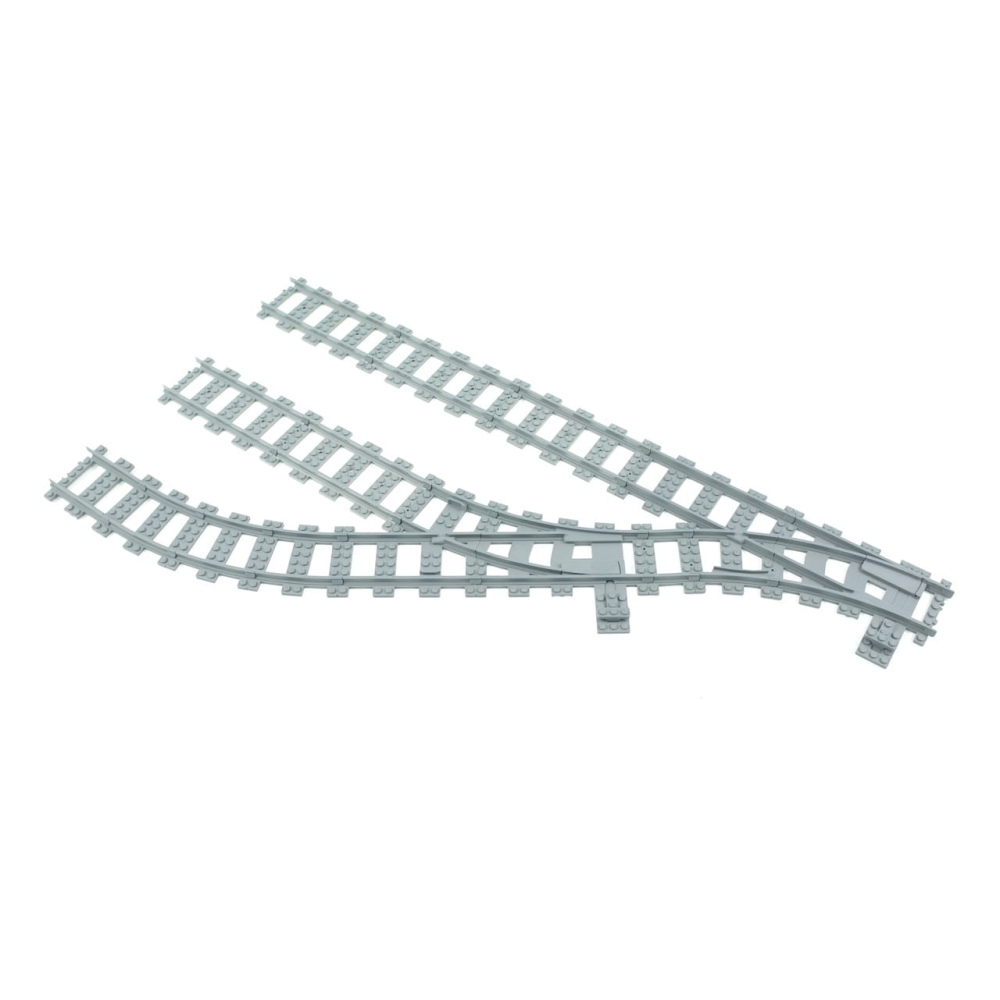

3 Sporig Rangeerterrein R40 Links

Nu verkrijgbaar: Double Length Straight tracks




33,60

Excl. BTW: 27,77

Excl. BTW:
27,77
Model:
3-Track Left Rail Yard R40
Levertijd:
5 werkdagen
Omschrijving

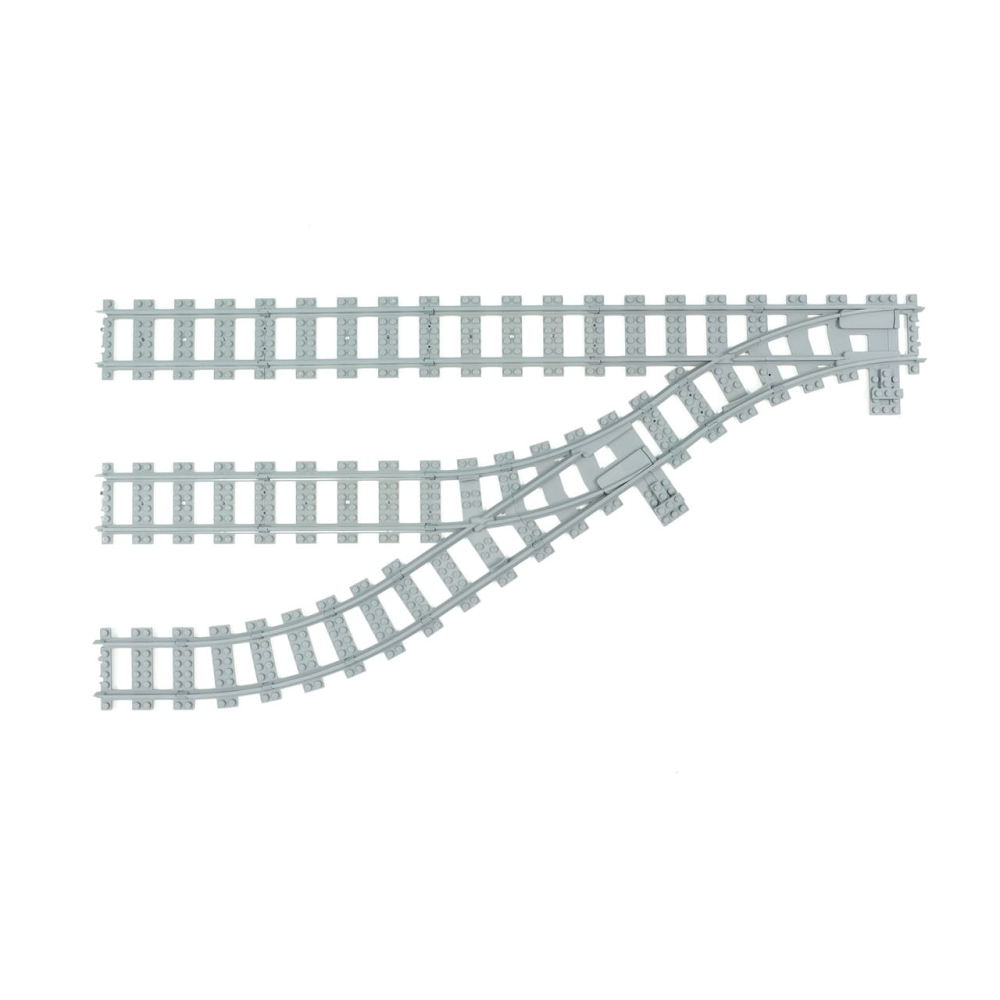

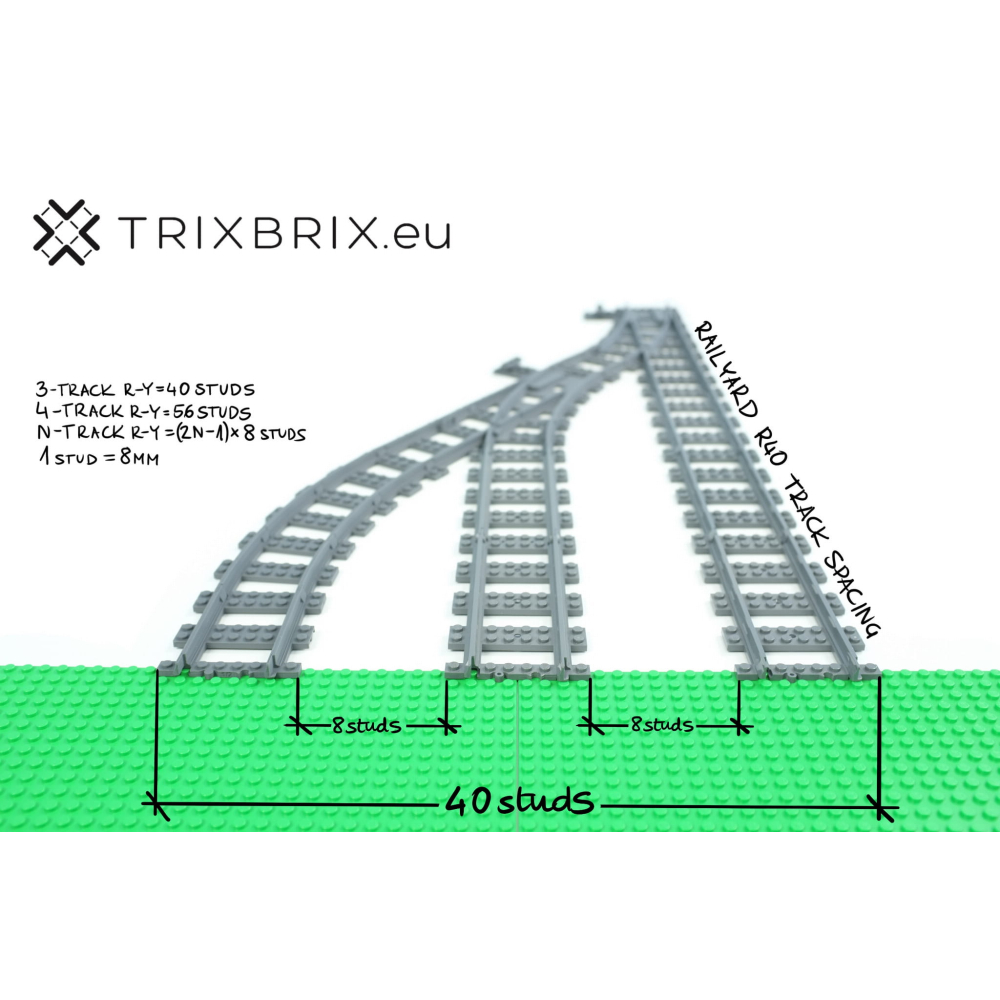

Bouw strakke rail yards om treinen te rangeren. De railyard sets bevatten meerdere speciale onderdelen zoals korte rechten om de absolute geometrie te behouden. Hierdoor heb je overal netjes 8 noppen tussen de sporen. Ook is hierdoor je treinbaan overal makkelijk aan te sluiten.

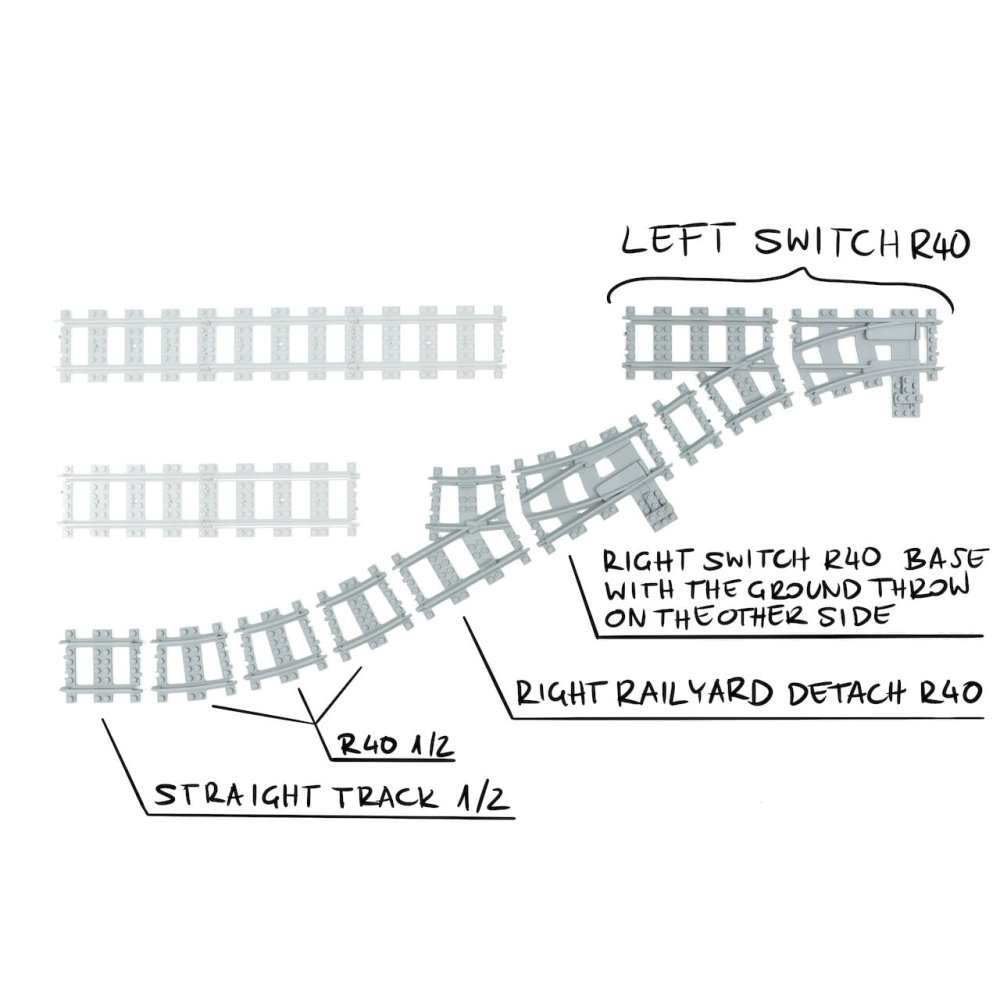

De R40 Railyard wissels zijn in de basis normale R40 wissels met de uitzondering dat het 'detach' part (waar de trein de wissel verlaat) een korter rechte stuk heeft en dat de wisselschakelaar aan de andere kant zit.

Hoe u een willekeurig aantal vertakkingen aan de R40 Rail Yard kunt toevoegen

Volg deze regels:

Begin met een 3-rail rail Yard R40 in de variant Links of Rechts.
Voeg voor elke extra tak een R40 Railyard Switch toe in tegengestelde richting aan de basisrichting van de 3-Track Rail Yard (d.w.z. Left Rail Yard Switches voor 3-Track Right Rail Yard en vice versa).
Voeg voor elke extra oneven tak een halve rechte rails toe

Voorbeelden:

5-sporen linker rangeerterrein

   - 1x 3-sporen linker rangeerterrein
   - 2x Rechter rangeerterrein-schakelaar
   - 1x Halve rechte rails



rangeerterrein met 6 sporen

   - 1x 3-sporen linker rangeerterrein
   - 3x Rechter rangeerterrein-schakelaar
   - 1x Halve rechte rails



7-sporen linker rangeerterrein

   - 1x 3-sporen linker rangeerterrein
   - 4x rechter rangeerterrein-schakelaar
   - 2x Halve rechte rails



Rangeerterrein Links met 8 sporen

   - 1x 3-sporen linker rangeerterrein
   - 5x rechter rangeerterrein-schakelaar
   - 2x Halve rechte rails



Rangeerterrein Links met 9 sporen

   - 1x 3-sporen linker rangeerterrein
   - 6x rechter rangeerterrein-schakelaar
   - 3x Halve rechte rails

Produktiemethode: 3d print


Lees ook: Wat betekent dat R nummer?


Radius

R40 is de afstand gemeten vanaf het midden van de cirkel tot aan het midden van de rails. Daarmee gebruik makende van de LEGO® stud als eenheid. Een LEGO® stud is 8mm(breedte en lengte van een 1x1 steen). De ruimte benodigd voor een volledige R40 cirkel kan uitgerekend worden middels de volgende formule: (40 + 4) * 2 * 8mm = 704mm = 0.7m.
(R + 4) * 2 * 8mm
